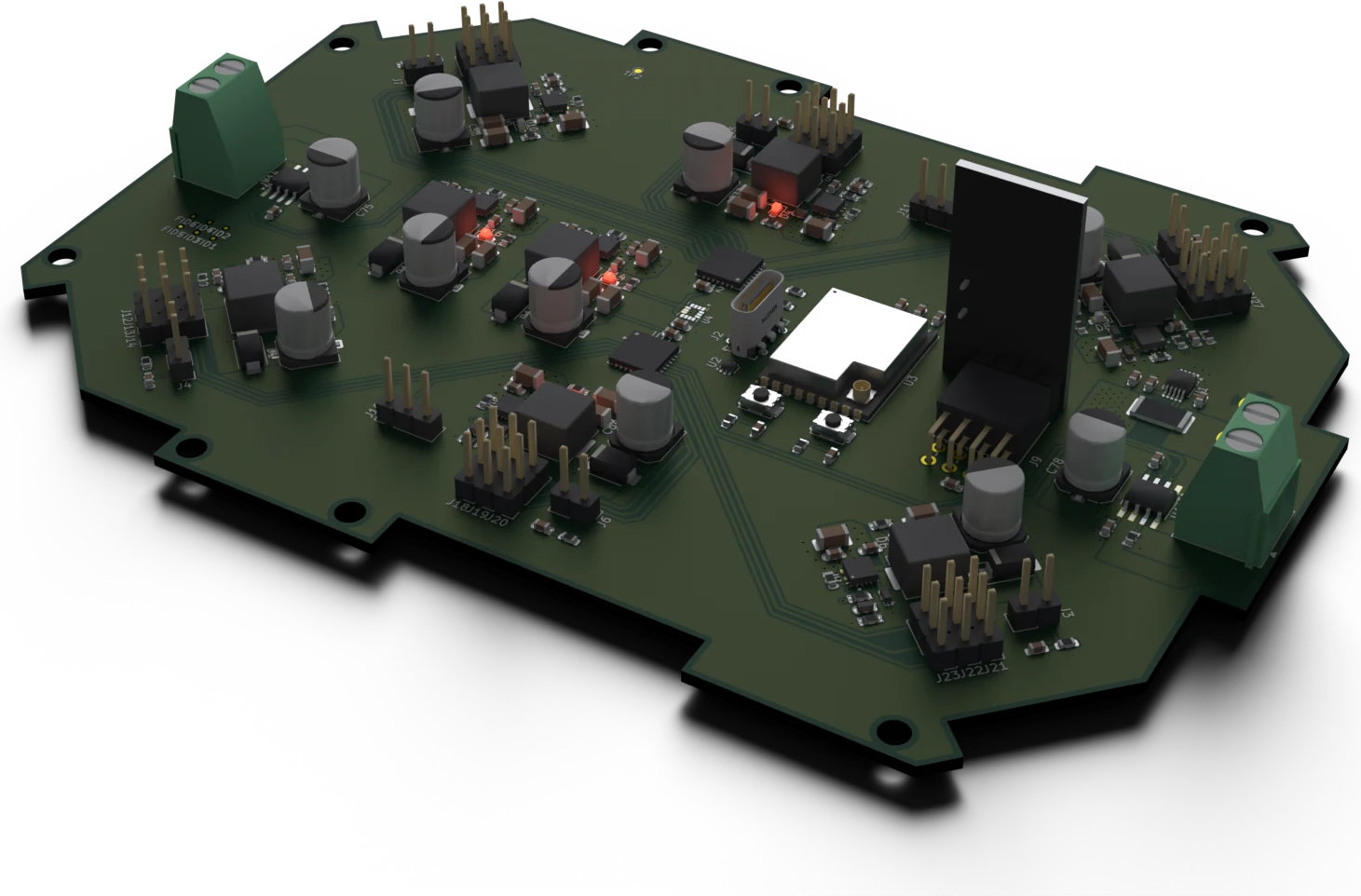

SEXTETO Cargando modelo 3D… La vista 3D no está disponible en este dispositivo; se muestra la imagen.
Arrastra para girar · clic y rueda para acercar

Retos de diseño

  1. Alta corriente desde la batería para 20 servos: 8 rieles buck de 6 A con TVS por riel.
  2. Conocer el consumo real del robot: medición de corriente y energía de todo el sistema.
  3. 20 servos, 6 finales de carrera y 2 puentes H con un solo MCU: generadores PWM externos por I²C.

Componentes clave

TPS56637Convertidor buck de 6 A
PCA9685Generador PWM de 16 canales
DRV8870Puente H para motor DC
ESP32-C3MCU Wi-Fi / BLE
