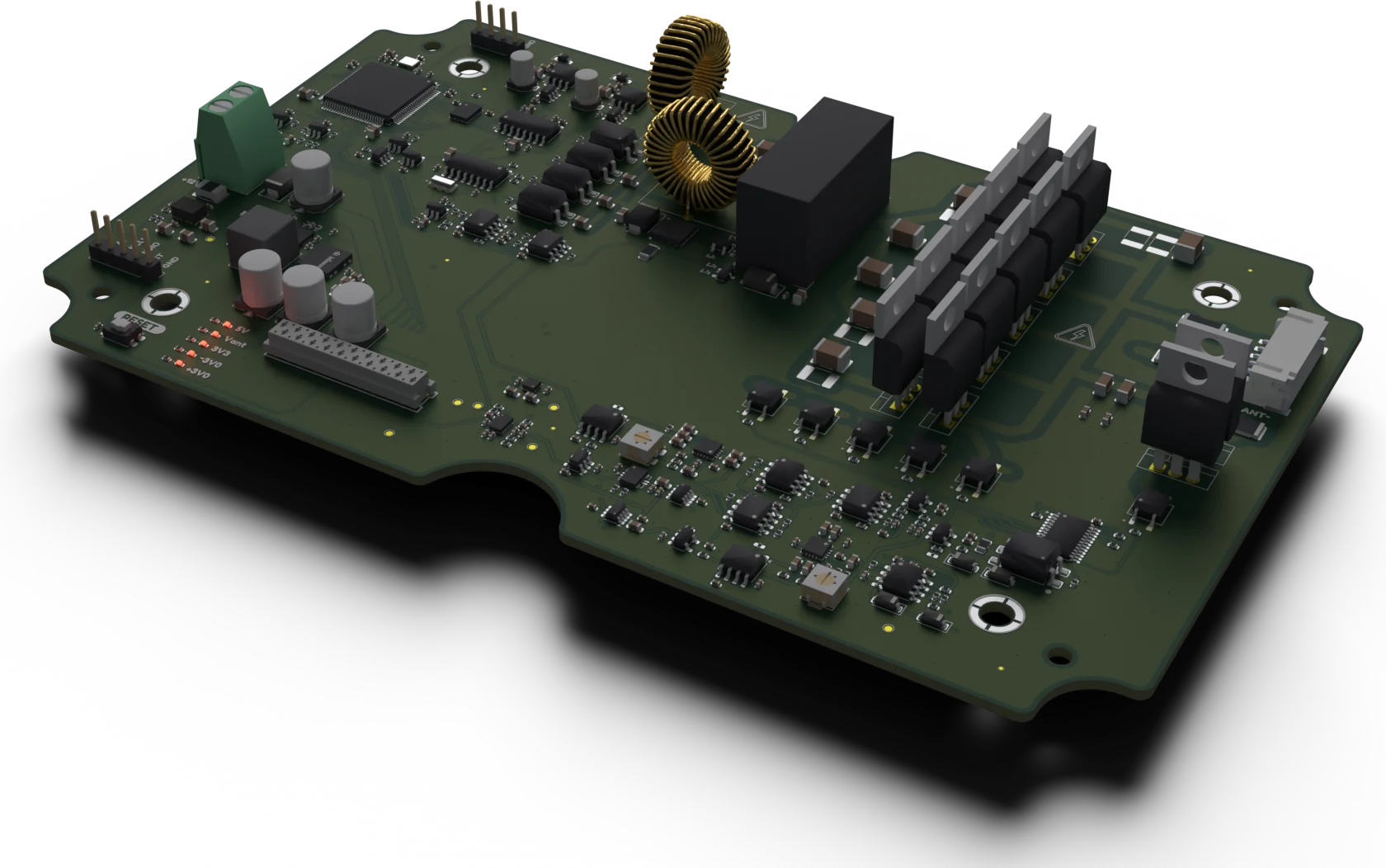

LECTOR RFID Cargando modelo 3D… La vista 3D no está disponible en este dispositivo; se muestra la imagen.
Arrastra para girar · clic y rueda para acercar

Retos de diseño

  1. Ráfagas de más de 50 W y más de 1000 Vpp en la antena: etapa de potencia con MOSFET de 600 V y modo de falla seguro.
  2. Recuperar respuestas de 100 µVpp en la misma antena: recepción que soporta 1000 Vpp durante la transmisión.
  3. Mejor relación señal-ruido: transmisión, potencia y lógica digital separadas de la cadena analógica en 6 capas.

Componentes clave

STM32H7MCU principal
STF13N60M2MOSFET de potencia 600 V
INA821 · AD8338Cadena de recepción analógica
LM51231Controlador boost programable
